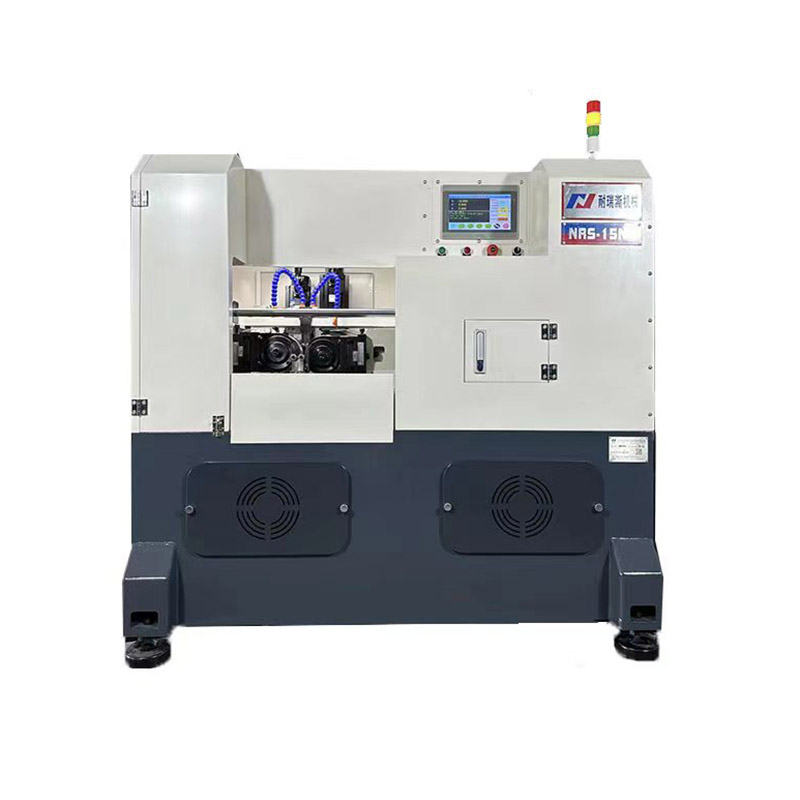

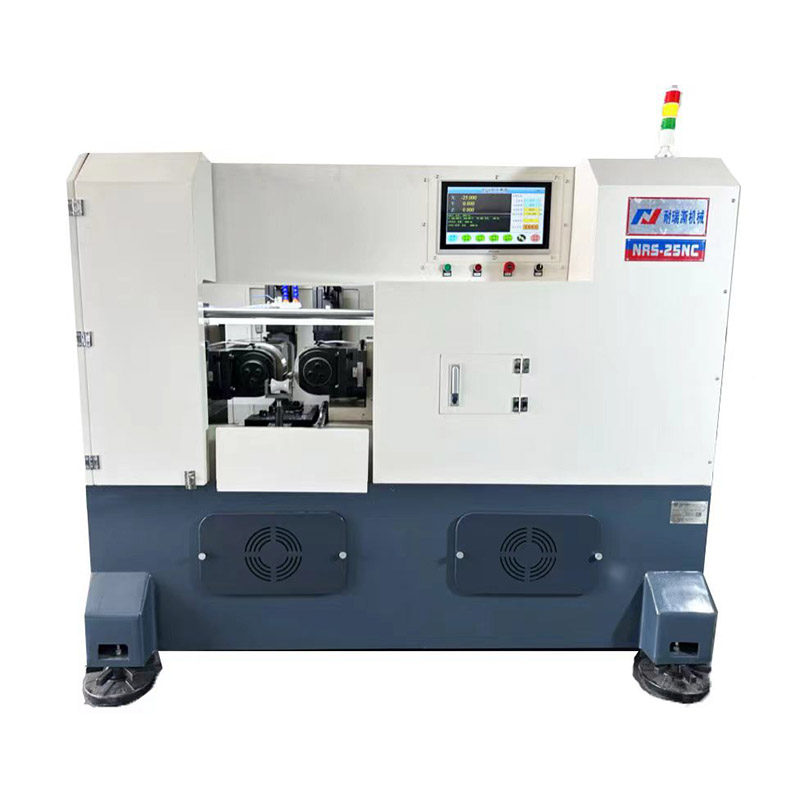

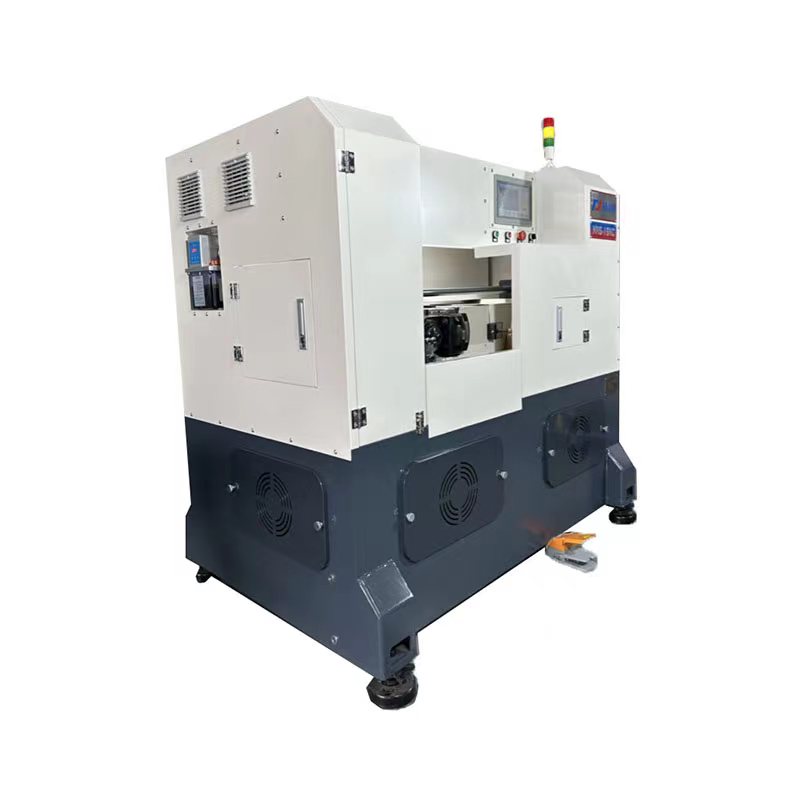

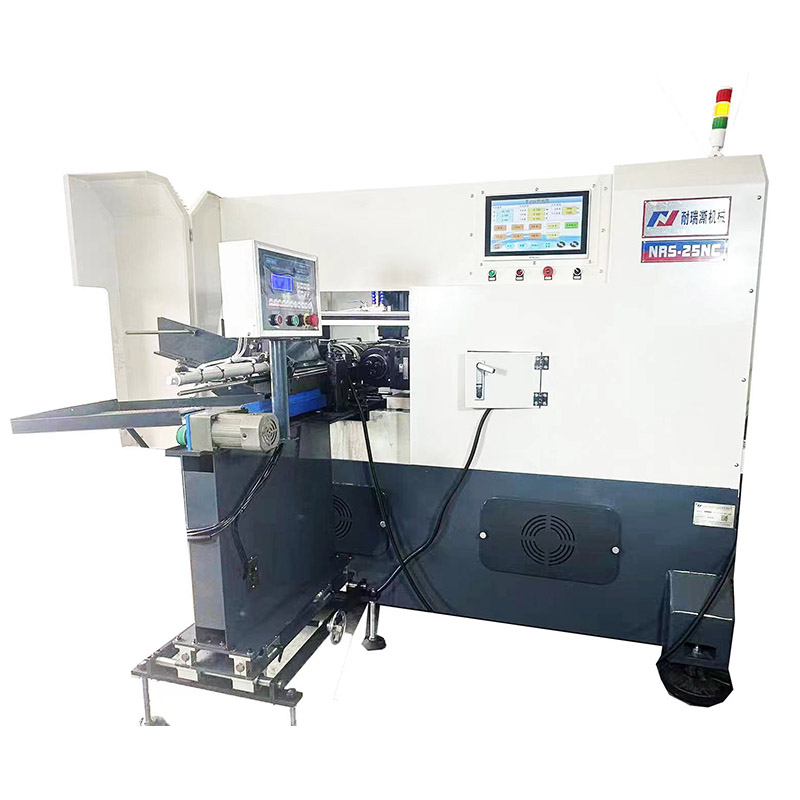

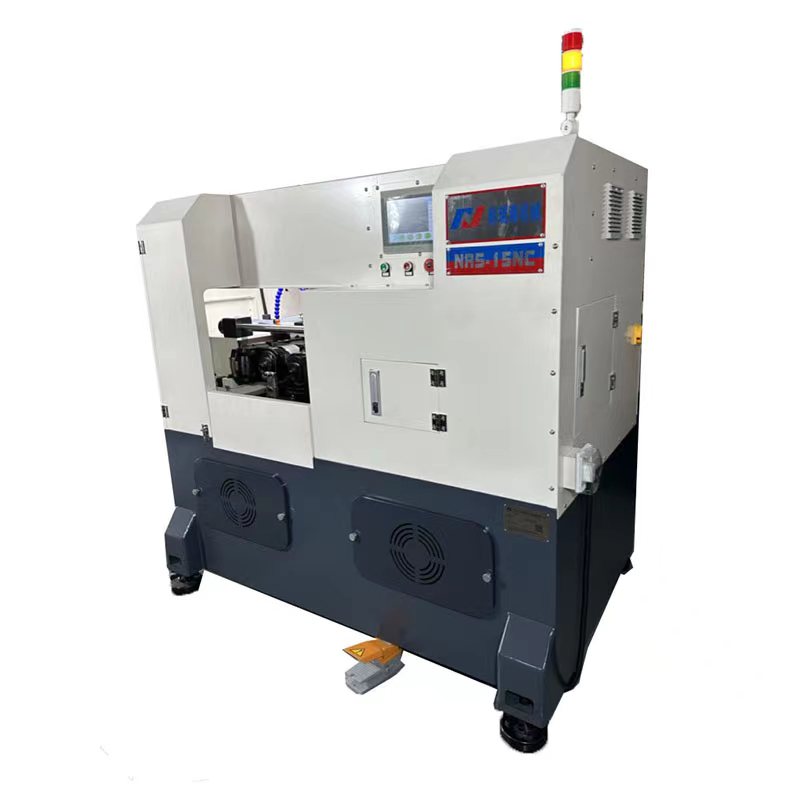

CNC servo-motor niit veeremismasin

CNC servo-motor niit veeremismasin

I 、 Selle CNC niidi veeremismasina peamised omadused:

   A. Mudeli kood on servomootoriaja, maksimaalne väljund 30tolli.

  B. Järgmised toorikuid saab teha vastavalt rulli tüübile:

   1. [Söödas]: sageli kasutatud 55 ° ja 60 ° kolmnurga niit, saab CNC keerme veeremismasin töödelda:

       Läbimõõt ≤φ80mm, samm ≤ 8,0mm, maksimaalne pikkus on 150 mm

  2. [Thru-sööde] Sageli kasutatud 55 ° ja 60 ° kolmnurga niit ≤8,0 mm, pikkus ja läbimõõt on vaba

C. Konstruktsioonilised omadused: Kahte rullvõlli juhivad servomootorid ja söödavõlli veereb servomootorid

     Helmeste varda ülekandmine söödasse.

D. See veeremismasin võib töödelda ka mitmesuguseid hambakujulisi tooteid, näiteks: usside hambad, trapetshambad, pall

   Kruvi, veeremise, nurisemine, veerev soon jne tuleb kindlaks määrata vastavalt joonise pinnale.

II 、 Tehnilised spetsifikatsioonid:

 1. veeremisniidi välimine läbimõõt: φ3 ~ φ80mm

 2. veerev niit: 0,6 ~ 8,0 mm

 3. spindli kiirus: 10 ~ 60 p / min (astmetu kiiruse reguleerimine)

 4. traadirulli välimine läbimõõt (max): φ210mm, võtmetee suurus 20*8mm/mm.

 5. spindli välimise läbimõõt: φ75mm (H7)

 6

 Koos, - üldised ühised spetsifikatsioonid on 35, 40, 50, 60, 70, 100mm

  7. Maksimaalne kaugus kahe spindli vahel: 280 mm

 8. minimaalne kaugus kahe spindli vahel: 180 mm

 9.

 10. Roller Drive'i hobujõud: 11kW

 11. sööda tõukejõu hobujõud: 5,5kW

 12. Kõrgus maapinnast rulluisu keskpunkti: 1050mm

 13. Põrandaala: 2100LMM*1600WMM*2100HMM

 14. netomass: 3200 kg; Kogu kaal: 3000 kg
